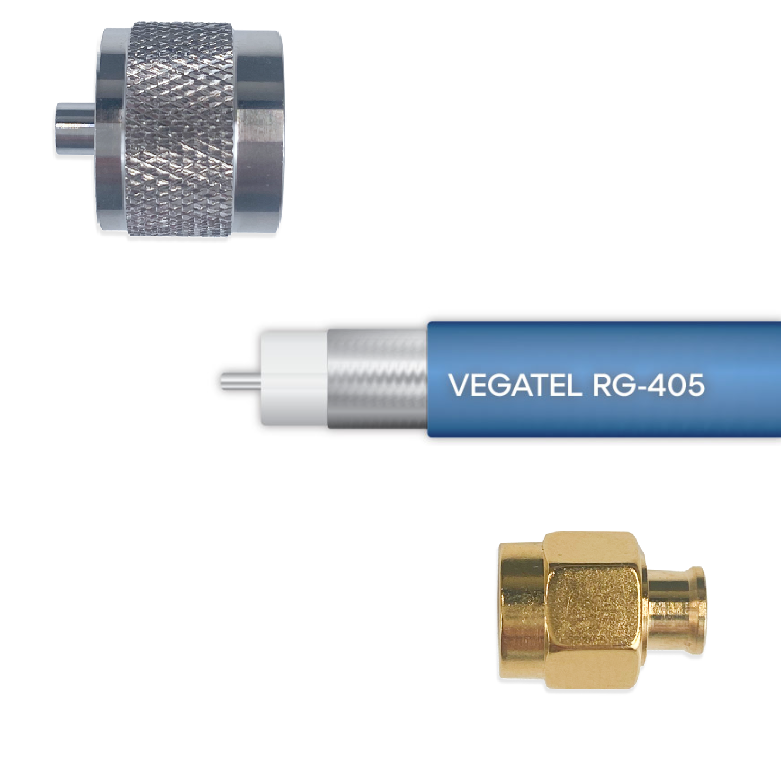

Кабельная сборка VEGATEL RG-405 (FEP, SF-086) (SMA-male - N-male)
ОПИСАНИЕ
Кабельная сборка VEGATEL RG-405 (FEP, SF-086) (SMA-male - N-male) - предназначена для соединения элементов системы, в которой требуется высокая точность передачи сигнала в сочетании с высокой гибкостью.
Комплектация товара (длина и тип разъемов) может быть изменена под заказ.
КОМПЛЕКТАЦИЯ
| № | Наименование | Кол-во |
| 1 | Кабель RG-405 (FEP, SF-086) | от 0,5 до 5 м. |
| 2 | Разъем VEGATEL SMA-male/RG-402 | 1 шт. |
| 3 | Разъем VEGATEL N-male/RG-402 | 1 шт. |
РАБОЧИЕ ПАРАМЕТРЫ
Кабель RG-405 (FEP, SF-086)
| Параметр | Значение |
| Сопротивление | 50±2 Ом |
| Погонная емкость | 95 пФ/м |
| Коэффициент укорочения | 1,43 |
| Диаметр центральной жилы | 0,53 мм |
| Материал центральной жилы | SCCS |
| Диаметр диэлектрика | 1,66 мм |
| Материал диэлектрика | PTFE |
| Внешний диаметр оболочки | 2,6 мм |
| Материал оболочки | FEP |
| Диаметр оплетки | 2,1 мм |
| Материал оплетки | TC |
| Плотность основного экрана | 95% |
| Вес бухты | 2,04 кг |
| Габариты бухты | Ø21 см х 5 см |
| Упаковка | бухта 100 м |
| Срок службы изделия | 20 лет |
| Температура эксплуатации | от -55℃ до +165℃ |
| Температура инсталляции | от -55℃ до +165℃ |
Разъемы SMA-male
| Параметр | Значение |
| ВЧ разъем |
SMA-male/RG-402 |
|
Серия |
SMA |
| Тип центрального контакта | штырь (male) |
| Марка кабеля | RG-402 |
| Волновое сопротивление | 50 Ом |
|
|
до 14 ГГц |
|
Монтаж корпуса разъёма на кабель |
пайка |
|
Монтаж центральной жилы |
пайка |
| Покрытие корпуса | никель |
| Покрытие центр. контакта | золото |
| Диэлектрик | тефлон |
| Конструктивное исполнение | прямой |
| Вес | 7 г |
Разъем VEGATEL N-male
| Параметр | Значение |
| ВЧ разъем | N-male |
| Серия | N |
| Тип центрального контакта | штырь (male) |
| Марка кабеля | RG-402 |
| Волновое сопротивление | 50 ом |
| Диапазон рабочих частот, МГц | до 11 ГГц |
| Монтаж оплетки | обжим |
| Монтаж центр. контакта | пайка |
| Покрытие корпуса | никель |
| Покрытие центр. контакта | золото |
| Диэлектрик | тефлон |
| Конструктивное исполнение | прямой |
| Вес | 40 г. |
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
SCCS - Посеребренная омедненная сталь
PTFE - Тефлон
FEP - Фторэтиленпропилен
TC - Луженая медь
ТАБЛИЦА ЗАТУХАНИЯ
| Частота, МГц | Затухание, дБ/100м |
| 500 | 50 |
| 1000 | 70 |
| 3000 | 127 |
| 5000 | 172 |
| 10000 | 249 |
| 20000 | 355 |
