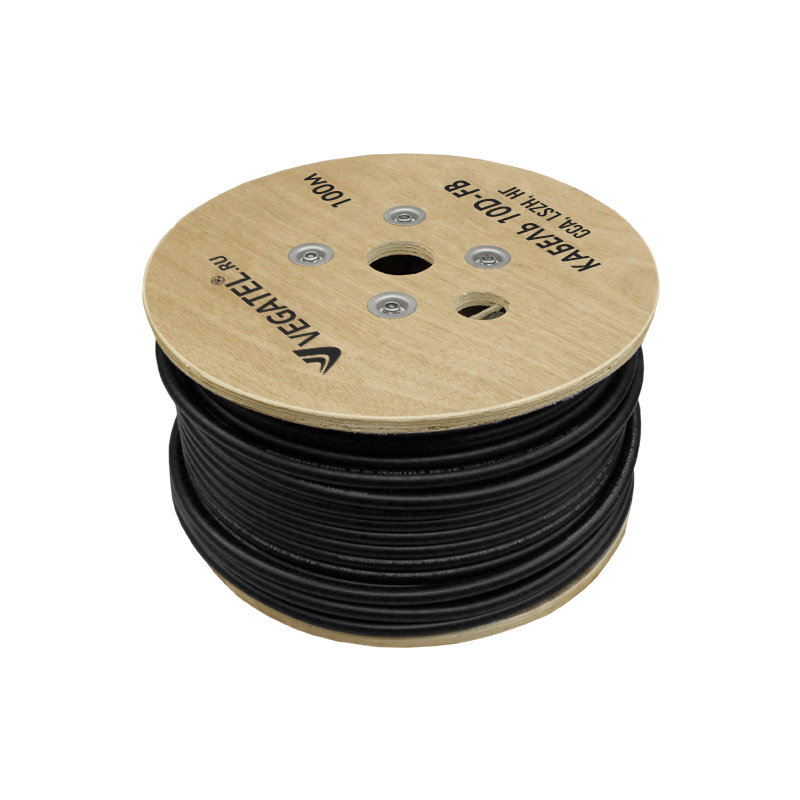

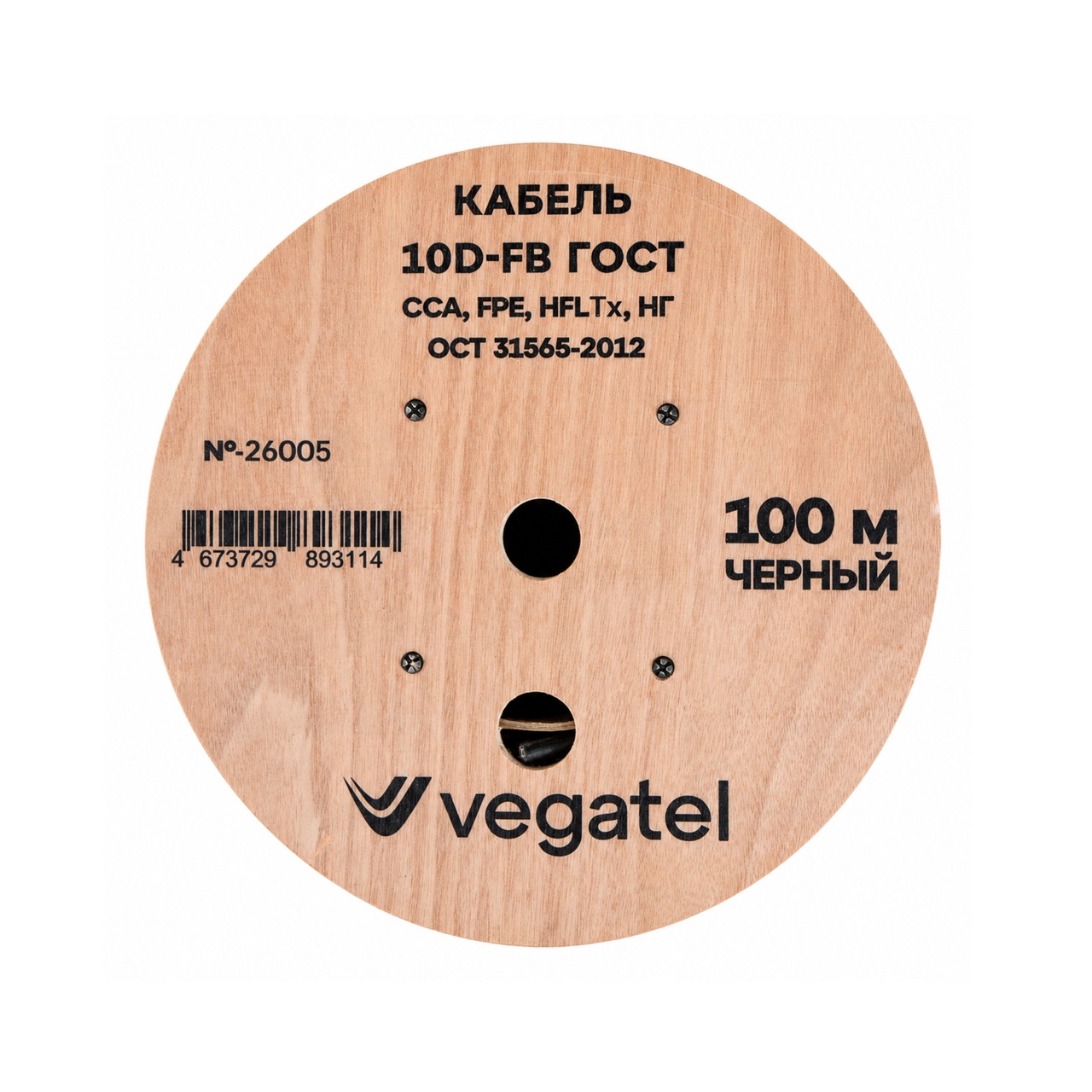

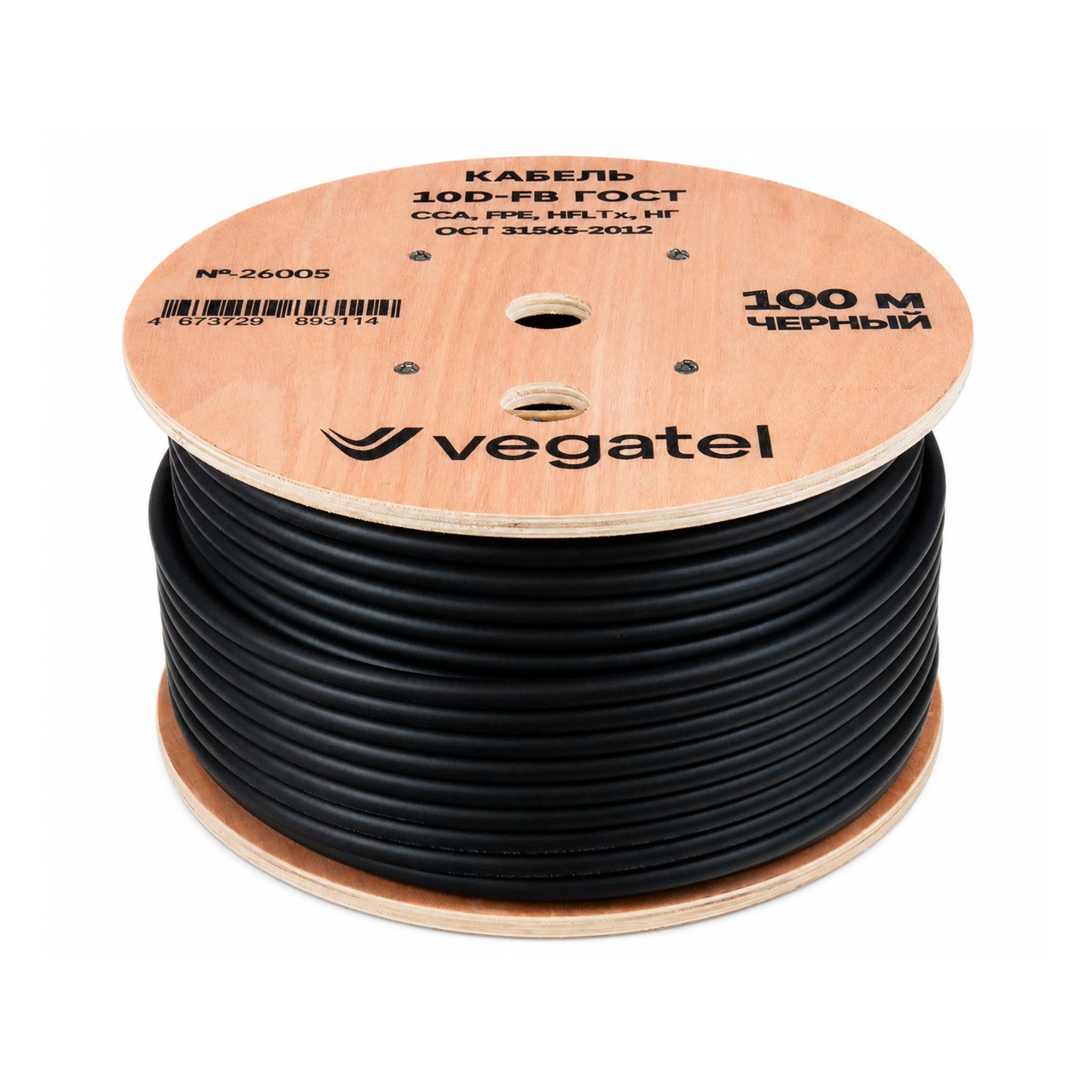

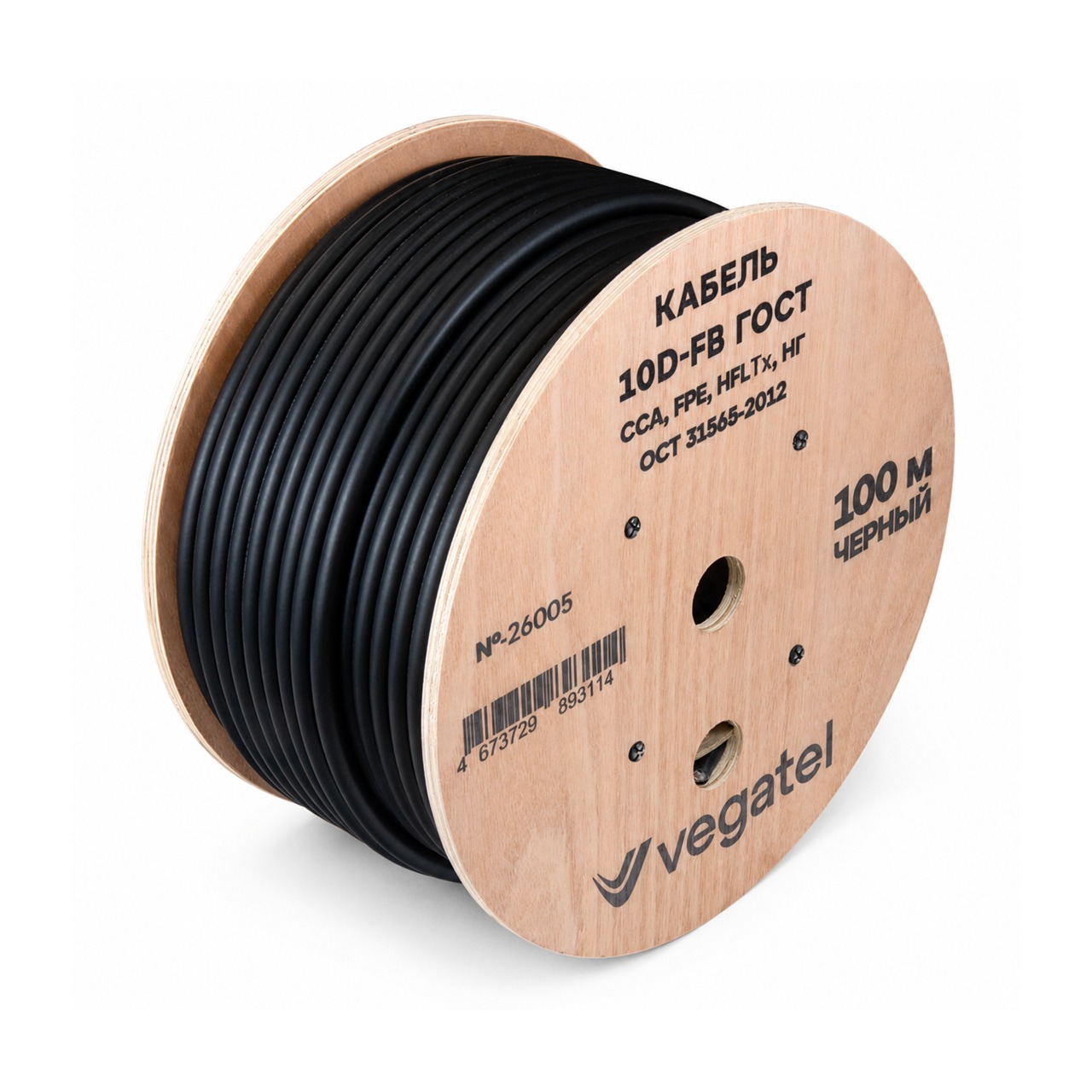

Кабель VEGATEL 10D-FB (ГОСТ)

210 p.

ОПИСАНИЕ

Профессиональный ВЧ кабель, выполненный в соответствии с противопожарными требованиям
нг(A)-HFLTx ГОСТ 31565 – 2012.


Подробнее о необходимости сертификации кабеля описано в статье: "Требования к сертификации коаксиального кабеля по ГОСТ"

ОБЛАСТИ ПРИМЕНЕНИЯ

  • Системы усиления сотового сигнала всех стандартов, в том числе и с большим количеством внутренних антенн.
  • ВЧ кабельные сборки 50 Ом различного назначения.
  • Тракты для подключения различных антенн 50 Ом.
  • Антенно-фидерные устройства (АФУ).
  • Wi-Fi/WiMax системы.
  • Базовые станции операторов связи.
  • Радиостанции, ретрансляторы и др. радиооборудование 50 Ом.

ОСОБЕННОСТИ МОДЕЛИ

Центральный проводник выполнен по современной  технологии CCA (Cooper Clad Aluminum) – алюминий плакированный медью. В его состав входит высокое объёмное содержание меди – не менее 15%. Это обеспечивает невысокую стоимость кабеля и стабильность электрических характеристик на протяжении всего срока эксплуатации. Сочетание двухслойной фольги на лавсановой основе (основной экран) и внешней оплётки высокой плотности позволяют обеспечить хорошую помехозащищённость. Кабель обладает хорошей гибкостью и прочностью.

Внешняя оболочка выполнена из современного диэлектрика LSZH. Наличие этого сертифицированного диэлектрика позволяет использовать кабель VEGATEL 10D-FB (ГОСТ) в местах массового скопления людей (торговые/бизнес центры, магазины, офисы).

РАБОЧИЕ ПАРАМЕТРЫ

Параметр Значение
Сопротивление 50±2 Ом
Погонная емкость 81,5 пФ/м
Коэффициент укорочения 1,19
Диаметр центральной жилы 3,5 мм
Материал проводника CCA
Диаметр диэлектрика 9,7 мм
Материал диэлектрика FPE
Внешний диаметр оболочки 13,1 мм
Материал оболочки LSZH
Основной экран DF
Плотность основного экрана 100%
Конфигурация оплетки 216*0.16TC
Плотность оплетки 95%
Вес нетто 168 кг/км
Упаковка бухта 100 м

ТАБЛИЦА ЗАТУХАНИЯ

Частота, МГц Затухание, дБ/100м Частота, МГц Затухание, дБ/100м
150 3,7 1200 12,0
450 7,1 1800 15,1
800 9,7 1900 15,6
900 10,3 2450 18,3



*УСЛОВНЫЕ ОБОЗНАЧЕНИЯ



CCA – Cooper Clad Aluminum – алюминий плакированный медью.

BC – bulk copper – чистая медь.

LSZH – Low Smoke Zero Halogen – низкое дымовыделение, нулевое содержание галогенов.

DF - двухсторонняя алюминиевая фольга на лавсановой основе.
