Для современного бизнес-центра стабильная мобильная связь — часть инженерной инфраструктуры здания. Она должна работать не только возле окон и на офисных этажах, но и в переговорных, коридорах, лифтовых холлах и лифтах, технических помещениях и на подземном паркинге.
На практике обеспечить равномерное покрытие во всём здании достаточно сложно, но возможно. На результат влияют радиообстановка, количество операторов, этажность, планировка, материалы здания, длина кабельных трасс и требования к отдельным зонам.
Поэтому для крупного бизнес-центра создаётся система усиления сотовой связи (СУСС), рассчитанная под конкретный объект.
Почему мобильная связь в бизнес-центре работает неравномерно
Даже если возле здания сигнал операторов хороший, внутри ситуация может сильно отличаться.
Радиосигналу приходится проходить через фасад, остекление, железобетонные перекрытия, стены и другие конструкции. Особенно заметно влияют на распространение сигнала:
- монолитный железобетон;
- металлические конструкции;
- энергосберегающее и металлизированное остекление;
- инженерные шахты;
- капитальные перегородки;
- лифтовые шахты;
- подземные уровни.
В результате возле фасада телефон может показывать уверенный сигнал, а в глубине этажа связь заметно ухудшается.
Для бизнес-центров типичными проблемными зонами становятся офисные помещения, переговорные, коридоры и другие МОП, лифты и лифтовые холлы, подземный паркинг и технические помещения.
Проблема усложняется тем, что радиосигналы разных операторов приходят на объект с разными уровнями и в разных частотных диапазонах.
Поэтому нельзя оценить качество связи во всём здании по одному смартфону или одному оператору.
Что значит «обеспечить связь во всём бизнес-центре»
Задача СУСС — не просто добиться появления нескольких делений на экране смартфона.
Перед проектированием необходимо определить целевые зоны покрытия.
Для одного объекта приоритетом могут быть офисные этажи и переговорные, для другого — ещё и лифты, подземный паркинг, лобби, технические помещения или помещения арендаторов.
Также необходимо определить, связь каких операторов должна работать на объекте и какие сервисы важны: голосовые вызовы, мобильный интернет или оба варианта.
И только после этого можно рассчитывать архитектуру системы.
Почему одного мощного репитера недостаточно
Для небольшой открытой площади один репитер и одна внутренняя антенна иногда действительно способны решить задачу.
Но бизнес-центр — значительно более сложный объект.
Представим здание на несколько этажей с большим количеством помещений, коридорами, лифтовым ядром и двухуровневым паркингом.
Даже самый мощный репитер не решит вопрос отсутствия связи в той или иной зоне здания.
Кроме того, увеличение мощности не решает проблемы:
- неправильного выбора частотного диапазона;
- слабого или некачественного внешнего сигнала;
- больших потерь в кабельной сети;
- неудачного расположения внутренних антенн;
- недостаточной развязки между наружными и внутренними антеннами;
- сложной радиообстановки с несколькими операторами.
Поэтому репитер необходимо рассматривать как один из элементов системы, а не как самостоятельное решение для всего здания.
Первый этап — радиообследование бизнес-центра
Проектирование системы начинается с измерений.
Инженеры обследуют объект и определяют:
- какие операторы доступны;
- в каких диапазонах они работают;
- уровень и качество сигнала;
- расположение потенциальных донорных базовых станций;
- зоны слабого или отсутствующего покрытия;
- особенности распространения сигнала внутри здания.
Измерения проводятся в разных точках и на разных уровнях объекта.
Это особенно важно, потому что радиообстановка может существенно меняться даже в пределах одного этажа: возле окна сигнал хороший, а через несколько помещений — уже недостаточный.
Радиообследование позволяет перейти от субъективного «здесь плохо ловит» к конкретным исходным данным для инженерного расчёта.
Как проектируется система покрытия
После обследования начинается расчёт.
Инженеры определяют, сколько внутренних антенн потребуется, где их необходимо разместить, каким образом проложить распределительную сеть и какое активное оборудование потребуется.
При этом учитываются:
Планировка.
Открытый офис и этаж с большим количеством кабинетов потребуют разного количества антенн.
Этажность.
Сигнал необходимо распределить между уровнями здания с учётом потерь в тракте.
Строительные конструкции.
Железобетонные стены и перекрытия могут создавать локальные зоны экранирования.
Длина трасс.
Чем длиннее коаксиальная линия, тем выше потери радиосигнала.
Количество операторов и диапазонов.
Система должна поддерживать те частоты, которые действительно используются на объекте.
Необходимость дальнейшего масштабирования.
Если в будущем планируется подключение дополнительных этажей или зон, это желательно учитывать ещё на этапе проектирования.
Именно поэтому две системы для бизнес-центров одинаковой площади могут существенно отличаться по архитектуре и количеству оборудования.
Как сигнал распределяется по большому зданию
На крупных объектах используется распределённая сеть внутренних антенн.
В зависимости от масштаба и архитектуры здания она может строиться на коаксиальных линиях, оптической инфраструктуре или сочетании нескольких технологий.
Упрощённо система выглядит так:
внешний сигнал операторов → внешняя антенна → активное оборудование → распределительная сеть → внутренние антенны → пользователи.
На больших расстояниях и при необходимости распределения сигнала между несколькими этажами могут использоваться оптические линии и удалённые активные узлы.
Это позволяет построить систему не вокруг одного мощного источника, а распределить необходимый уровень сигнала по всему объекту.
Один бизнес-центр — несколько операторов
На B2B-объекте практически всегда требуется учитывать пользователей разных мобильных операторов.
Сотрудники компаний-арендаторов, посетители, подрядчики и службы эксплуатации используют разные SIM-карты.
Поэтому система может проектироваться как единая мультиоператорная инфраструктура.
Но возможность усиления каждого оператора определяется не по его названию, а по реальной радиообстановке.
На обследовании необходимо проверить:
- какие сигналы доступны снаружи;
- в каких диапазонах работает каждый оператор;
- какого они уровня и качества;
- какие сигналы можно использовать в качестве донорных.
Только после этого определяется конфигурация активного оборудования.
Кейс: медиацентр НТВ
Хороший пример системы, рассчитанной не на отдельный офис, а на большой многоуровневый объект, — проект VEGATEL для медиацентра АО «Телекомпания НТВ».

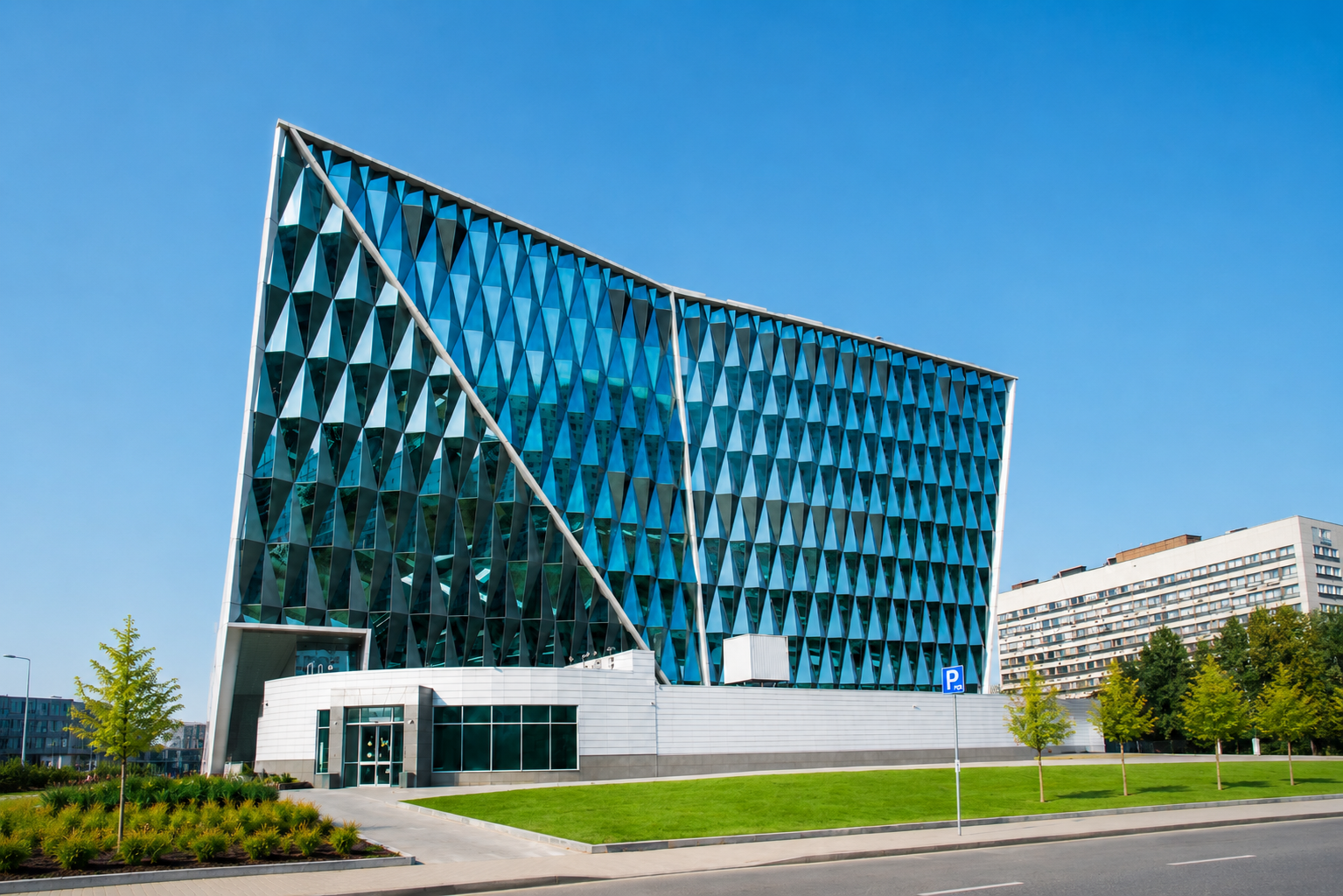

Здание оказалось сложным для прохождения радиосигнала: декоративные стеклянные панели фасада с хромированием экранировали сигнал с улицы. Особого внимания требовали атриум, внутренние переходы и подземная парковка.
После радиообследования и расчёта система охватила 15 900 м², 9 этажей и два уровня подземного паркинга.

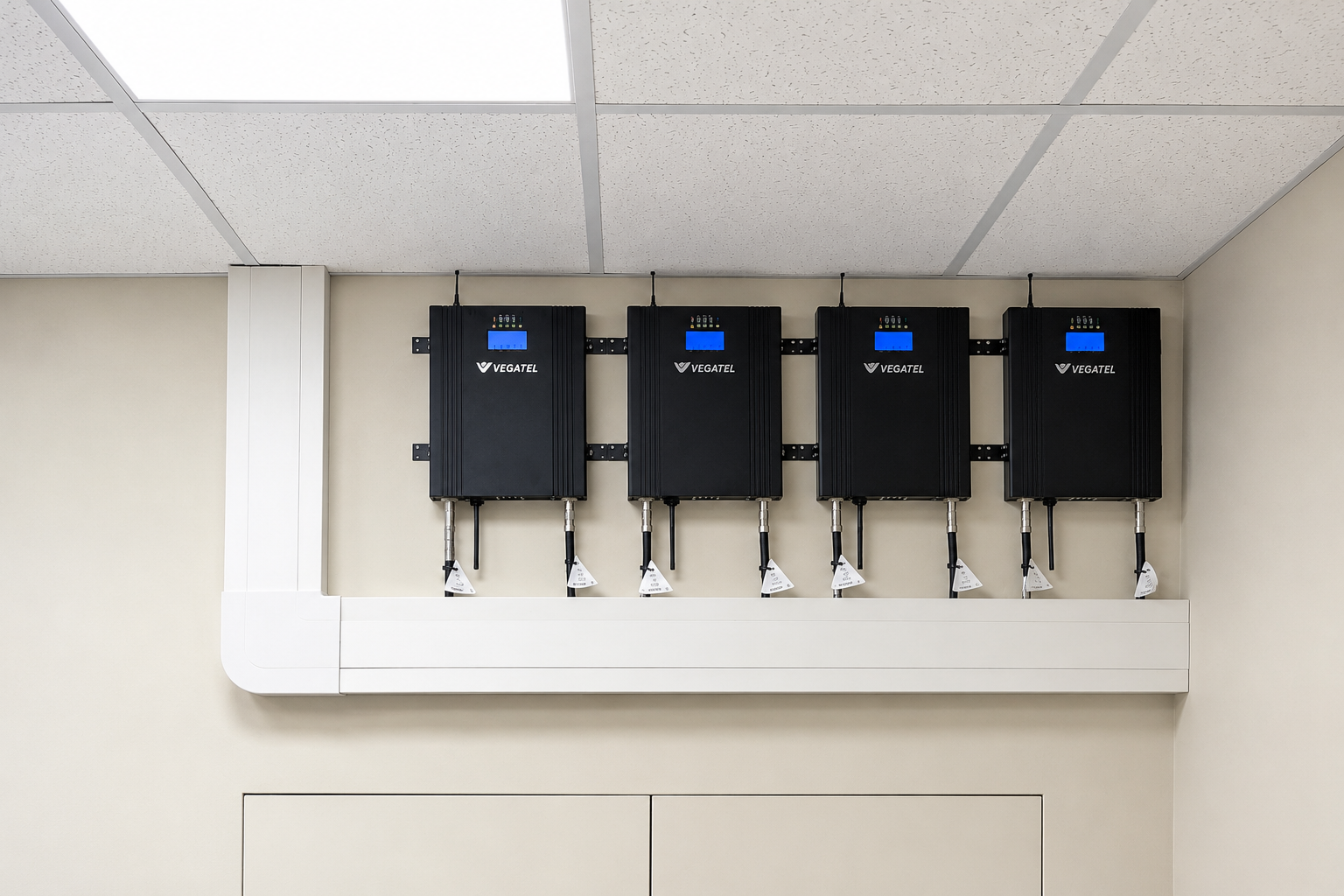

Для объекта было создано четыре независимые системы. Каждая получила наружную антенну и цифровой репитер. Для передачи сигнала между уровнями использовалось оптоволокно и 17 оптических передатчиков, на этажах — бустеры. Равномерное покрытие обеспечивали 280 внутренних антенн, а общая протяжённость кабельных трасс превысила 8 км.
При этом оборудование было интегрировано в существующую инфраструктуру вне видимых зон, а сама система предусматривает возможность дальнейшего масштабирования.
Этот пример хорошо показывает главное: для крупного бизнес-центра вопрос решается не установкой одного усилителя, а созданием распределённой инженерной системы, рассчитанной под геометрию и радиообстановку конкретного здания.
Почему систему нужно проектировать заранее
Лучший момент для интеграции СУСС — стадия проектирования или строительства бизнес-центра.
В этом случае можно заранее предусмотреть:
- кабельные трассы;
- проходки между этажами;
- технические помещения;
- места размещения активного оборудования;
- расположение внутренних антенн;
- выводы под наружные антенны;
- интеграцию с другими слаботочными системами.
Это уменьшает количество ограничений при монтаже и позволяет аккуратнее встроить оборудование в архитектуру объекта.
Но система может быть реализована и в уже действующем бизнес-центре.
В таком случае проектирование выполняется с учётом существующей отделки, инженерных коммуникаций, режима работы арендаторов и ограничений по проведению монтажных работ.
Почему важно качество кабеля и монтажа
Даже правильно рассчитанная система может работать хуже ожидаемого, если при монтаже возникают дополнительные потери.
На итоговый результат влияют качество коаксиального кабеля, разъёмов и соединений, соблюдение радиусов изгиба, правильность монтажа распределительных элементов и фактическое положение антенн.
На длинных трассах особенно важно учитывать затухание кабеля.
Нельзя произвольно переносить внутреннюю антенну только потому, что в соседней точке её проще установить: даже небольшое изменение положения на сложном объекте может изменить рассчитанную зону покрытия.
Поэтому монтаж СУСС должен выполняться в соответствии с проектом.
Что происходит после монтажа
Установка оборудования — не финальный этап.
После монтажа проводится пусконаладка:
- проверяются кабельные линии;
- контролируется КСВн и другие радиочастотные параметры;
- настраивается активное оборудование;
- проверяется работа системы в необходимых диапазонах;
- выполняются контрольные измерения покрытия.
Задача контрольных измерений — подтвердить, что связь действительно работает в тех зонах, которые были заложены в проект.
Если система должна покрывать офисные этажи, лифтовые холлы и паркинг, проверка проводится во всех этих зонах, а не только рядом с репитером.
Что учитывать при выборе подрядчика
Для реализации системы в бизнес-центре недостаточно компетенций только в монтаже репитеров.
Подрядчик должен уметь проводить радиообследование, выполнять радиочастотный расчёт, проектировать распределительные системы, работать с многоэтажными объектами, проводить ПНР и подтверждать результат измерениями.
Также имеет значение возможность дальнейшего обслуживания системы.
В портфолио VEGATEL представлены проекты разного масштаба и назначения, включая бизнес-центры и офисные объекты. VEGATEL выполняет полный цикл работ: радиообследование, инженерный расчёт, проектирование, производство и поставку оборудования, монтаж, пусконаладку, контрольные измерения и сервис.
Частые вопросы
Сколько репитеров нужно для бизнес-центра?
Определить количество только по площади здания невозможно. Оно зависит от этажности, радиообстановки, рабочих диапазонов, архитектуры системы, количества внутренних антенн и потерь в распределительной сети.
Можно ли одной системой обеспечить нескольких операторов?
Да, система может проектироваться как мультиоператорная. Но сначала необходимо измерить сигналы каждого необходимого оператора и определить доступные диапазоны.
Можно ли обеспечить связь сразу на всех этажах?
Да. Для многоэтажных объектов создаётся распределительная система, которая доставляет сигнал в целевые зоны каждого уровня. На крупных объектах для этого могут использоваться в том числе оптические решения.
Можно ли установить систему после открытия бизнес-центра?
Да. Но при проектировании придётся учитывать существующую отделку, инженерные трассы, режим работы арендаторов и ограничения по монтажу.
Что важно запомнить
Обеспечить мобильную связь во всём бизнес-центре — значит создать равномерное покрытие в заранее определённых рабочих и общественных зонах, а не просто установить мощный репитер.
Для этого необходимо:
измерить радиообстановку → определить операторов и частоты → рассчитать покрытие → спроектировать распределительную сеть → выполнить монтаж и настройку → подтвердить результат контрольными измерениями.
Чем больше и сложнее объект, тем важнее рассматривать мобильную связь как полноценную инженерную систему здания.
VEGATEL проектирует и реализует системы усиления сотовой связи для бизнес-центров и офисных объектов полного цикла — от радиообследования и расчёта до монтажа, пусконаладки и дальнейшего обслуживания.
