Хороший сигнал на улице не гарантирует стабильную связь внутри здания. Железобетон, металлоконструкции, энергосберегающее остекление, подземные уровни и планировка ослабляют радиосигнал. А после завершения финишной отделки дополнительные потери могут создавать стекло, плитка и другие отделочные материалы.
Для устранения зон слабой или отсутствующей мобильной связи применяется система усиления сотовой связи (СУСС) — инженерный комплекс, который принимает внешний сигнал операторов, усиливает его и распределяет по нужным зонам объекта.
При этом важно различать саму систему и отдельные элементы, входящие в ее состав. В описаниях таких решений часто встречается понятие «усилитель сотовой связи» — обычно так называют репитер, или ретранслятор, который усиливает сигнал оператора. Однако репитер — лишь один из элементов СУСС. Для полноценной работы системы также необходимы наружные и внутренние антенны, коаксиальный кабель, разъёмы, делители, ответвители и другие компоненты радиочастотного тракта.
Систему усиления сотовой связи нельзя корректно подобрать только по площади объекта или по принципу «чем мощнее репитер, тем лучше». Систему необходимо точно рассчитать, спроектировать, смонтировать, настроить и проверить измерениями.
Коротко: что важно знать заказчику
- Репитер усиливает существующий сигнал, поэтому сначала оценивают радиообстановку.
- Количество и расположение внутренних антенн определяются расчётом, а не только площадью.
- Кабель, разъёмы и распределительные элементы влияют на потери сигнала.
- После монтажа систему проверяют профессиональными измерительными приборами.
- Для сложных СУСС важна компетенция подрядчика в расчете, проектировании и пусконаладке радиочастотных систем.
Почему мобильная связь внутри здания ухудшается
От базовой станции радиосигнал проходит через фасад, стены, перекрытия и другие конструкции, каждая из которых вносит дополнительные потери.
Особенно сильно влияют:
- железобетонные стены и перекрытия;
- металлические конструкции;
- энергосберегающее остекление;
- капитальные стены;
- лифтовые шахты;
- подземные этажи.
Поэтому даже в пределах одного этажа качество связи может различаться: рядом с фасадом сигнал устойчивый, а в глубине здания — слабый или отсутствует.
На качество связи также влияют расположение базовых станций, окружающая застройка, этажность, планировка и удалённость конкретного помещения от фасада здания.
Почему телефон показывает сеть, а связь работает плохо
Количество делений на смартфоне дает только приблизительное представление о качестве мобильной связи.
Для устойчивого соединения телефон должен не только принять сигнал базовой станции, но и передать данные обратно в сеть оператора. Поэтому смартфон может показывать сеть, но при этом:
- звонки устанавливаются не с первого раза или обрываются;
- голос передается с помехами или задержками;
- браузер грузится очень медленно;
- приложения и онлайн-сервисы работают нестабильно.
Для объективной оценки уровня и качества голосовой связи и мобильного интернета нужны инструментальные измерения, а не только показания смартфона.
С чего начинается проектирование системы усиления связи
Инженер измеряет уровень и качество сигнала, определяет, какие операторы доступны на объекте и в каких диапазонах частот работает их сигнал, выявляет проблемные зоны и выбирает место установки наружной антенны.
После этого выполняется инженерный расчёт. Он учитывает:
- внешний сигнал;
- операторов и диапазоны частот;
- зоны покрытия;
- планировку и конструкции здания;
- расположение внутренних антенн;
- длину кабельных трасс;
- потери в кабеле и распределительных элементах.
Именно поэтому одинаковая площадь ещё ничего не говорит о составе системы. Например, открытый склад площадью 5000 м² и офис такой же площади с десятками кабинетов потребуют принципиально разных технических решений.
По этой же причине усилитель сотовой связи нельзя выбирать только по площади или заявленной мощности. Сначала определяют параметры внешнего сигнала, диапазоны операторов, зоны покрытия и потери в радиочастотном тракте.
VEGATEL использует собственные программные инструменты для расчёта систем с учётом характеристик оборудования и всех компонентов радиочастотного тракта.
Почему качество монтажа критично
Даже если система рассчитана правильно, ошибки при монтаже могут ухудшить качество связи. Например, неправильно установленный разъём, повреждённый кабель или дополнительные потери на трассе снижают уровень сигнала, поступающего к внутренним антеннам.

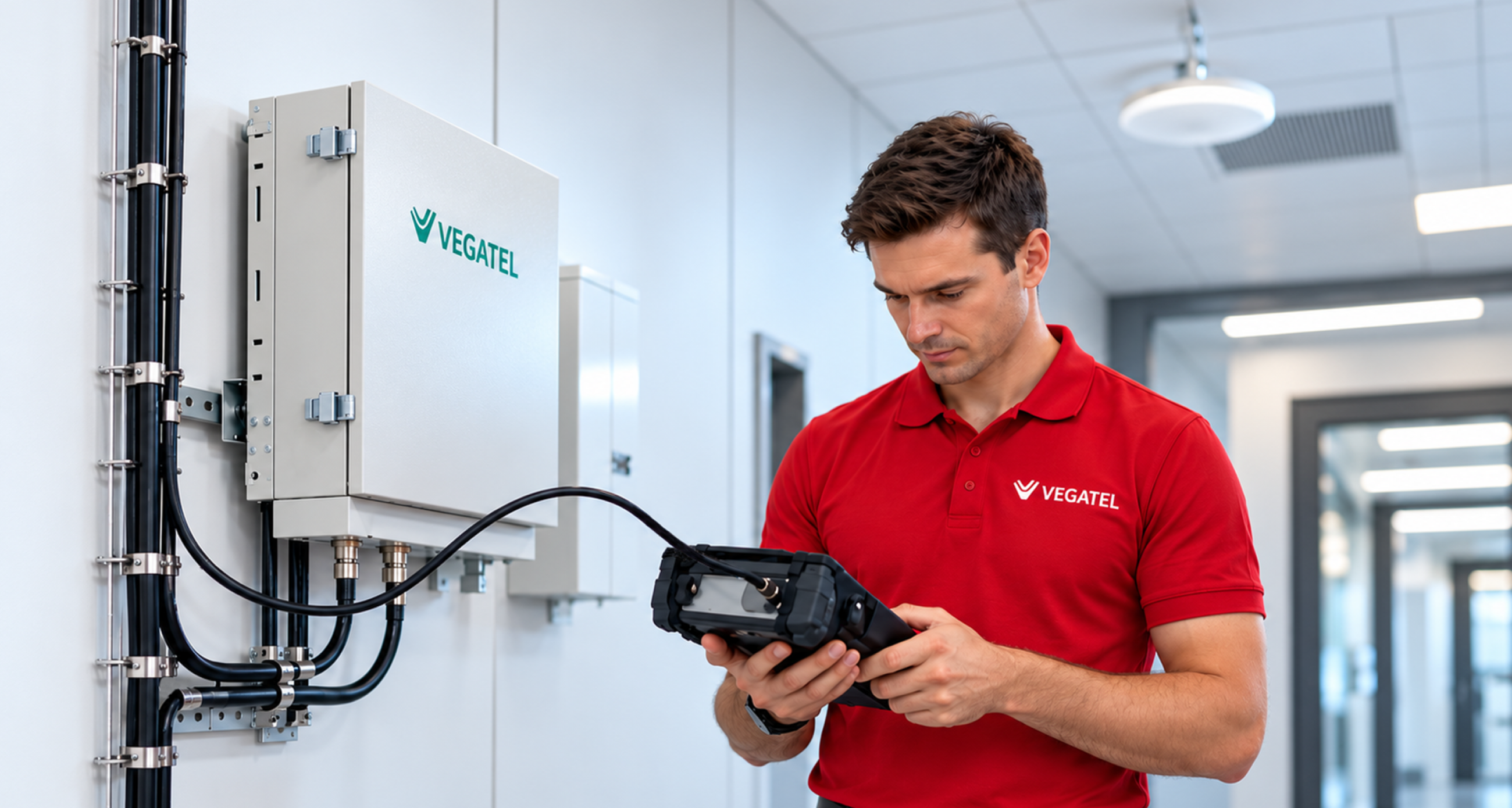

После монтажа необходимо:
- измерить КСВн кабельных линий и соединений;
- настроить активное оборудование (репитер, бустер);
- выполнить контрольные измерения в целевых зонах.
В VEGATEL эти этапы входят в пусконаладку и позволяют выявить возможные неисправности, проверить корректность работы системы и подтвердить качество связи на объекте.
На чём нельзя экономить при создании СУСС
Создание качественной системы усиления связи требует серьезной инженерной и производственной базы: специализированного оборудования, измерительных приборов, квалифицированных специалистов, собственного производства и контроля качества. Поддерживать всё это дорого, поэтому некоторые компании стараются сокращать затраты на отдельных этапах проекта.
Для VEGATEL приоритет — надежность системы и доверие заказчика, поэтому мы не экономим на тех составляющих, которые напрямую влияют на качество результата.
Усилительное оборудование
В сложных многодиапазонных системах важно точно настраивать отдельные частотные диапазоны и адаптировать оборудование под условия конкретного объекта.
Один из способов снизить стоимость проекта — установить аналоговый репитер вместо предусмотренного цифрового. Такая замена без перерасчета ухудшает управляемость системы, снижает точность настройки диапазонов и в итоге может привести к нестабильной работе связи на объекте.
При этом аналоговый репитер сам по себе не является плохим решением. Но тип оборудования должен определяться задачами объекта, параметрами сигнала и инженерным расчетом, а не только его стоимостью.
Коаксиальный кабель
Коаксиальный кабель — полноценная часть радиочастотного тракта системы усиления сотовой связи. Его характеристики напрямую влияют на потери сигнала между оборудованием и антеннами.
Использование более дешевого кабеля с высоким затуханием может заметно снизить эффективность системы, особенно на длинных трассах и высоких частотах. В VEGATEL такие замены не допускаются: кабель подбирается строго по расчёту с учётом рабочих частот, длины трассы и допустимого уровня потерь.
Качество монтажа
Даже качественное оборудование не обеспечит ожидаемый результат при ошибках монтажа. Работа с коаксиальным кабелем, разъемами и другими элементами радиочастотного тракта требует специальных навыков и соблюдения технологии.
В VEGATEL монтаж выполняет собственный штат профильных специалистов — без привлечения случайных сторонних бригад. Инженеры и монтажники работают по единым техническим требованиям, а качество выполненных работ подтверждается измерениями.
Измерения и пусконаладка
Профессиональное измерительное оборудование — одна из самых затратных составляющих инженерной базы, но без него невозможно объективно оценить качество монтажа и работы системы.
Поэтому VEGATEL не ограничивается проверкой связи по индикатору смартфона. В процессе пусконаладки проверяются кабельные линии, КСВн, параметры оборудования и фактическое качество связи в целевых зонах.
Для нас важно не просто запустить систему, а подтвердить ее работу измерениями и быть уверенными в результате, который получает заказчик.
Почему после пусконаладки нужен сервис
На крупных объектах после запуска могут изменяться нагрузка и условия эксплуатации системы.
В эксплуатации могут проявиться локальные зоны, требующие диагностики или настройки. Важно не просто увеличить усиление, а определить причину проблемы.
При выборе подрядчика важно выяснить, выполняет ли он повторные измерения, выезжает ли при локальных проблемах, корректирует ли настройки и кто отвечает за систему после монтажа.
Для VEGATEL важно не просто запустить систему, а отвечать за результат и после ввода объекта в эксплуатацию. Поэтому мы остаёмся на связи с заказчиком, проводим диагностику, повторные измерения и при необходимости корректируем работу системы.
Как должен выглядеть полный цикл работ
Правильный процесс создания системы усиления сотовой связи для объекта выглядит так:
радиообследование → инженерный расчет → проектирование → подбор оборудования → монтаж → пусконаладка → контрольные измерения → сервис.
Все этапы взаимосвязаны, поэтому надежнее, когда весь цикл находится в одной зоне ответственности.
VEGATEL сопровождает проект от первичных измерений до запуска и обслуживания, а также самостоятельно производит оборудование и кабельные сборки.
Как выбрать подрядчика для системы усиления сотовой связи
Для крупного объекта подрядчик должен уметь не просто установить оборудование, а выполнить весь комплекс работ, от расчета до последующего сопровождения системы.
- Подрядчик должен грамотно рассчитать СУСС с учётом радиообстановки, планировки объекта, используемых частотных диапазонов и потерь в радиочастотном тракте.
- Монтаж должна выполнять команда с опытом работы именно с радиочастотными системами, которая умеет правильно монтировать кабель, разъёмы, антенны и другие компоненты.
- После монтажа подрядчик должен проверить систему профессиональными измерительными приборами, включая контроль КСВн и других ВЧ-параметров.
- У компании должен быть реальный подтвержденный опыт на объектах сопоставимого масштаба — с возможностью показать действующие системы и, при необходимости, организовать выезд на реализованный объект.
- После запуска подрядчик должен уметь проводить повторные измерения, находить причины локальных проблем и корректировать настройки системы.
- Заказчику важно заранее понимать, какие гарантийные обязательства и сервисное сопровождение предоставляет подрядчик после ввода системы в эксплуатацию.
Для сложной СУСС недостаточно обычного электромонтажа — нужен подрядчик, который способен рассчитать, смонтировать, проверить и сопровождать систему после запуска.
Частые вопросы о системах усиления сотовой связи
Можно ли рассчитать систему только по площади здания?
Нет. На состав системы также влияют радиообстановка, планировка, конструкции, операторы, диапазоны частот, кабельные трассы и зоны покрытия. Два объекта одинаковой площади могут потребовать разного состава оборудования.
Можно ли просто установить более мощный усилитель сотового сигнала?
Не всегда. Усилитель сотового сигнала работает как часть радиочастотной системы. Большая мощность не компенсирует неправильный расчет, высокие потери в кабеле, слабый внешний сигнал или некорректное расположение антенн.
Чем репитер отличается от системы усиления сотовой связи?

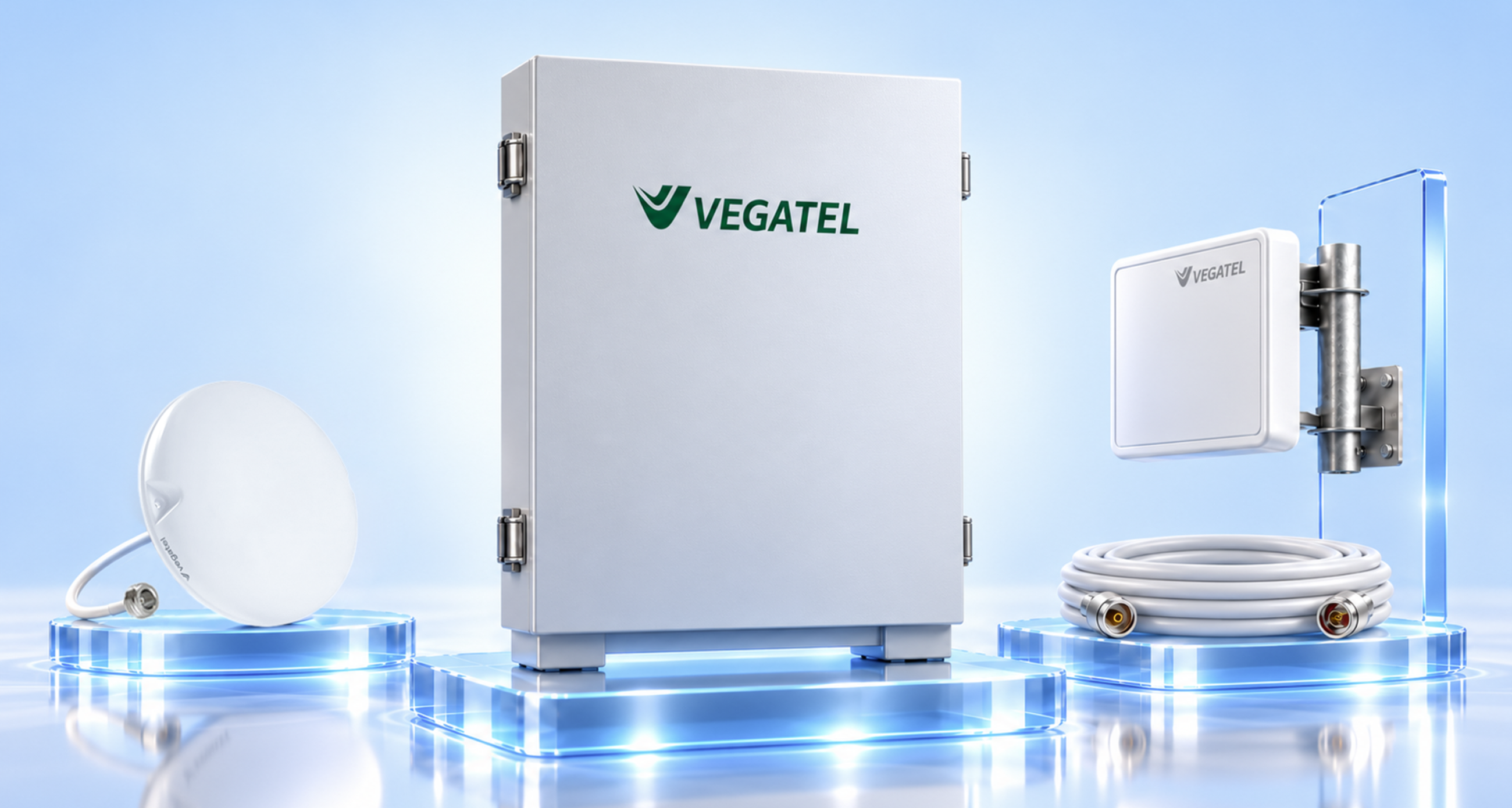

Репитер — один из элементов системы. Полноценная СУСС также включает внешние и внутренние антенны, коаксиальный кабель, распределительные элементы и разъёмы.
Резюме: Что в итоге должен знать заказчик
Чтобы подобрать действительно эффективное решение по усилению связи, заказчику важно понимать несколько ключевых моментов:
- СУСС нельзя подбирать только по площади объекта или мощности репитера. Система рассчитывается с учётом радиообстановки, частотных диапазонов, планировки, кабельных трасс и требуемых зон покрытия.
- Репитер — только один из элементов системы. Для полноценной работы СУСС также нужны наружные и внутренние антенны, кабель, разъёмы и распределительные компоненты.
- Качество монтажа напрямую влияет на результат. Ошибки при установке разъёмов, работе с кабелем и другими элементами радиочастотного тракта увеличивают потери и ухудшают качество связи.
- После монтажа систему нужно проверять измерительными приборами. Важно контролировать КСВн, параметры оборудования и фактическое качество связи в целевых зонах, а не ориентироваться только на индикатор смартфона.
- Экономия на оборудовании, кабеле, монтаже и измерениях часто оборачивается дорогостоящей переделкой после запуска. Исправление таких ошибок может потребовать замены компонентов, повторного монтажа и перенастройки системы, а на уже введённом в эксплуатацию объекте это нередко технически сложно и экономически невыгодно.
- У подрядчика должен быть реальный опыт на объектах сопоставимого масштаба. Его можно подтвердить реализованными проектами и, при необходимости, демонстрацией действующей системы на объекте.
- Важно заранее оценивать гарантию и сервис после запуска. Подрядчик должен уметь проводить повторные измерения, находить причины локальных проблем и корректировать настройки системы.
- Оптимально, когда весь цикл находится в одной зоне ответственности: радиообследование, расчёт, проектирование, монтаж, пусконаладка, контрольные измерения и сервис.
