Подземная парковка — одна из самых недоступных зон для мобильной связи. Железобетонные перекрытия, стены, металлические конструкции и большая глубина под землей существенно ослабляют или вовсе блокируют сигнал операторов.
В результате на паркинге могут прерываться звонки, пропадать мобильный интернет, нестабильно работать навигация и сервисы, которым требуется подключение к сети. Особенно критичны зоны въезда, шлагбаумы, посты охраны, лифтовые холлы и удаленные участки парковки.
При этом решение для небольшой парковки и многоуровневого подземного паркинга будет разным.
На выбор системы влияют четыре основных фактора: площадь и количество уровней, параметры внешнего сигнала операторов, планировка и инженерные конструкции, а также зоны, в которых необходимо обеспечить устойчивое покрытие.
Как усилить сотовую связь на парковке
Если на улице сигнал оператора доступен, а внутри подземного паркинга значительно ослабевает или полностью пропадает, для его усиления используется усилитель сотовой связи — репитер — в составе полноценной системы.
Сам репитер является только одним из ее элементов. Для стабильной работы необходимо правильно принять внешний сигнал, усилить его и распределить по всей требуемой зоне.

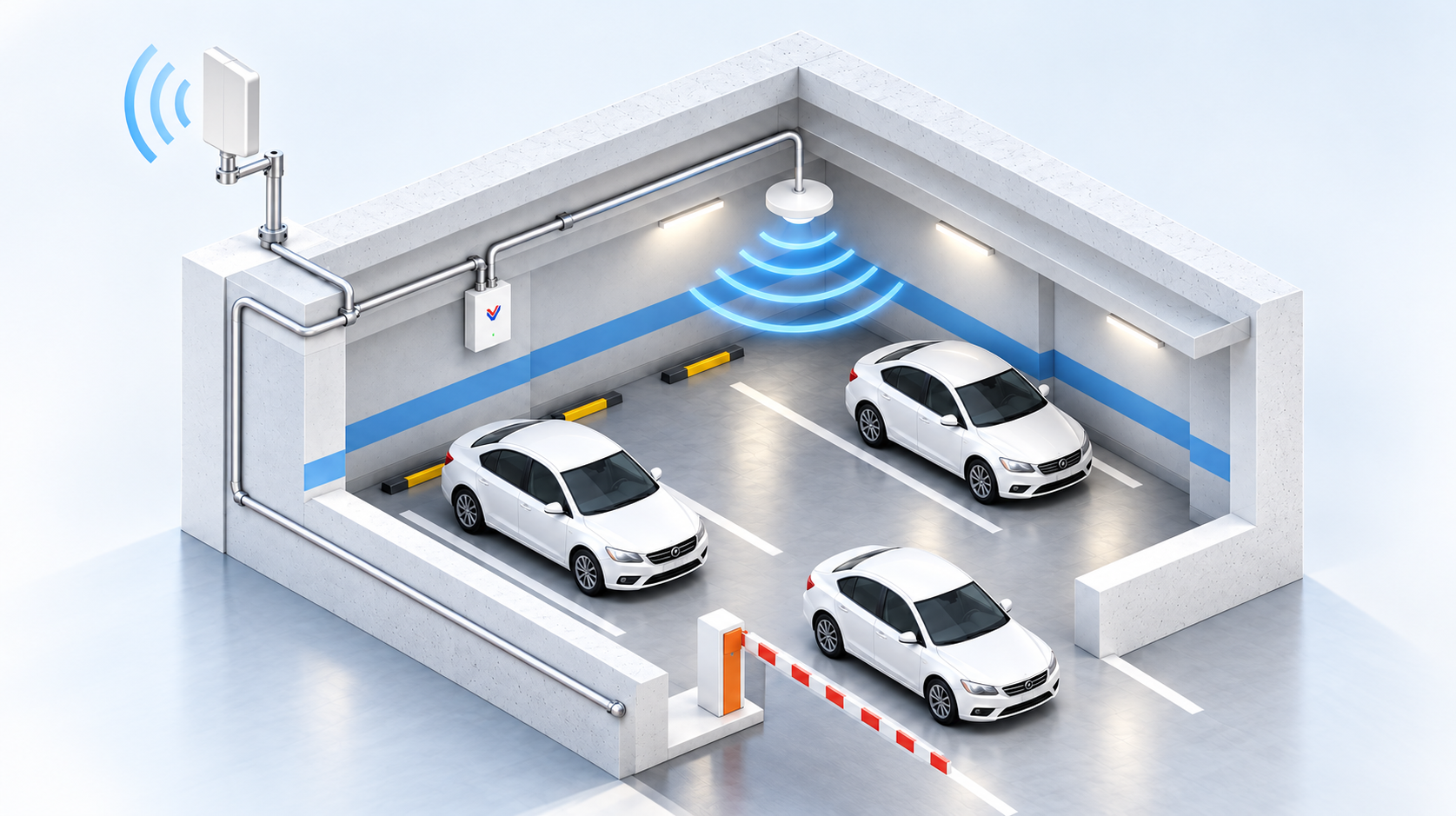

Базовая система включает наружную антенну, репитер сотовой связи, внутренние антенны, коаксиальный кабель, а на крупных объектах — делители, ответвители и распределительную сеть.
Из чего состоит система усиления связи на паркинге
Наружная антенна принимает сигнал операторов там, где он доступен. Ее положение выбирают с учетом радиообстановки, расположения базовых станций, рабочих диапазонов и уровней сигналов разных операторов.
Репитер принимает сигнал от наружной антенны, усиливает его и передает во внутреннюю распределительную сеть. При выборе учитываются рабочие диапазоны, коэффициент усиления, выходная мощность, количество операторов и конфигурация объекта.
Внутренние антенны формируют покрытие непосредственно на парковке. Их количество и расположение зависят от площади, этажности и планировки.
Коаксиальный кабель соединяет элементы системы. На длинных трассах особенно важно учитывать потери: чем больше протяженность линии и выше рабочая частота, тем сильнее затухание.
На крупных паркингах дополнительно используются делители и ответвители, которые распределяют сигнал между несколькими антеннами. Их потери также учитываются при расчете радиочастотного тракта.
Как усилить сотовую связь на подземном паркинге
Многоуровневый паркинг — сложный радиотехнический объект. Здесь недостаточно выбрать репитер по заявленной площади и подключить несколько антенн.
Нужно определить операторов и их рабочие диапазоны, оценить внешний сигнал, выявить зоны без покрытия, рассчитать количество внутренних антенн, кабельные трассы, делители, ответвители и общие потери системы.
Не менее важна развязка между наружной и внутренними антеннами. Ошибка на этом этапе может привести к самовозбуждению и нестабильной работе оборудования.
Поэтому для большого паркинга требуется не просто оборудование, а расчет и проектирование системы усиления сотовой связи.
Для подземных и многоуровневых парковок VEGATEL реализует комплексные решения: радиообследование, расчет и проектирование системы, поставку оборудования, монтаж, пусконаладку и последующее обслуживание. Более подробная информация и кейсы представлены в разделе Отраслевое решение VEGATEL для подземных парковок.
6 этапов усиления сотовой связи на подземном паркинге
1. Радиообследование объекта — измерение сигналов операторов, рабочих диапазонов и качества покрытия.
2. Расчет системы — определение необходимой мощности, потерь и распределения сигнала.
3. Проектирование СУСС — размещение оборудования, антенн и кабельных трасс.
4. Монтаж — установка оборудования и прокладка распределительной сети.
5. Пусконаладка — настройка репитеров и проверка ВЧ-параметров.
6. Контрольные измерения — проверка фактического покрытия после запуска системы.
Именно такая последовательность позволяет оценивать результат не по наличию установленного оборудования, а по качеству мобильной связи в целевых зонах.
Почему металлические конструкции особенно важны на парковке
Под потолком паркинга обычно проходят вентиляционные короба, трубопроводы, кабельные лотки и другие инженерные системы.
Металлические конструкции могут экранировать радиосигнал. Поэтому антенна, установленная формально в правильной зоне, может не обеспечить необходимого покрытия, если перед ней находится крупный вентиляционный короб или другой металлический элемент.
При проектировании необходимо учитывать реальную инженерную обстановку, а при монтаже — понимать, какие изменения допустимы.
Если предусмотренная проектом точка оказывается недоступна, нельзя просто перенести антенну в ближайшее удобное место. Нужно оценить, как новое положение повлияет на распространение сигнала.
Именно поэтому на сложном объекте важен не только проект, но и квалификация монтажной команды.

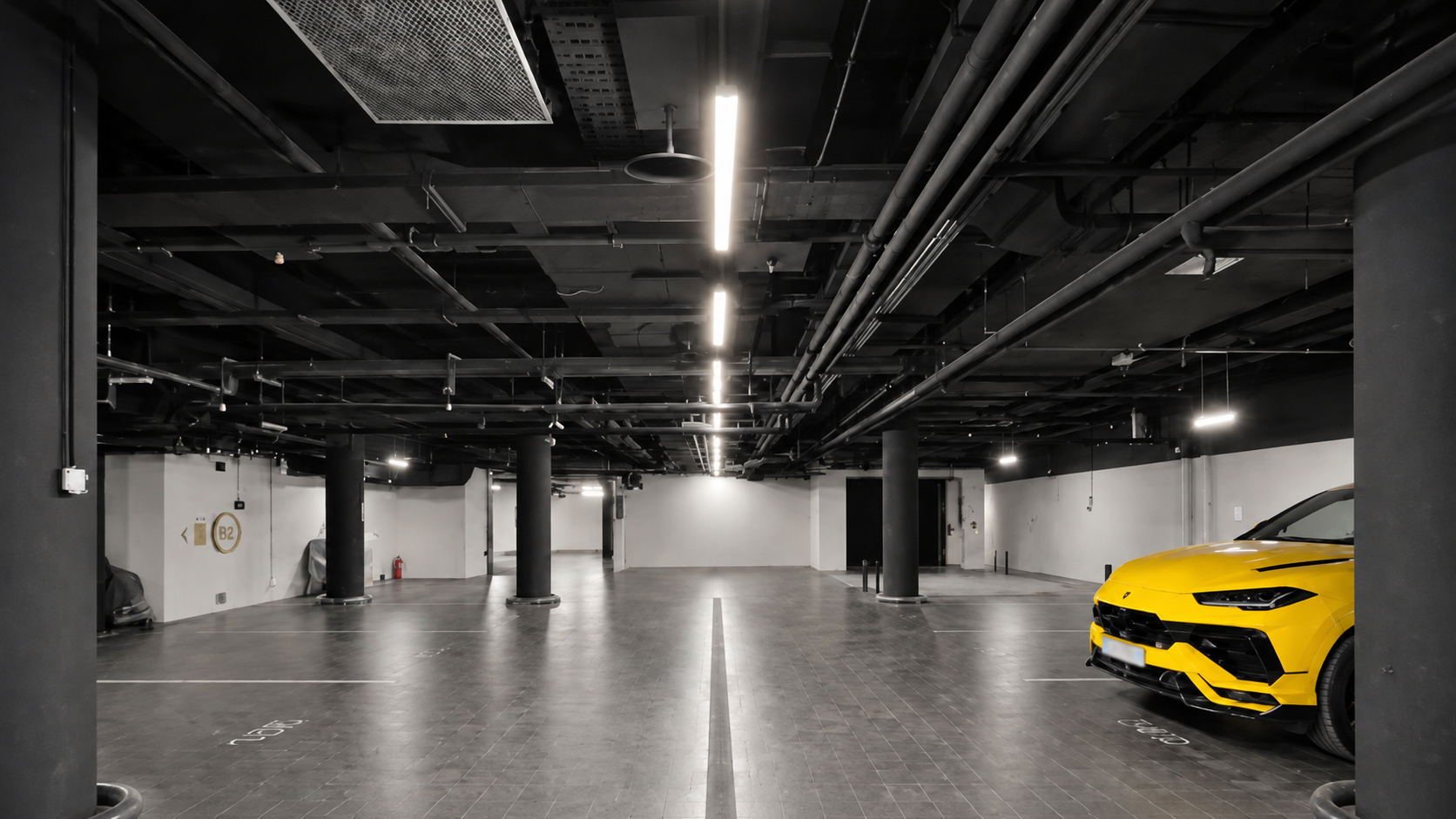

Усиление связи на премиальном паркинге
В современных жилых комплексах, бизнес-центрах и премиальных объектах парковка нередко является частью общей архитектуры здания.
Здесь важно не только обеспечить стабильную мобильную связь, но и аккуратно интегрировать инженерную систему в готовое пространство.
Размещение антенн, кабельных трасс и оборудования необходимо продумывать заранее. Кабели по возможности скрываются, а антенны размещаются так, чтобы не нарушать архитектуру и при этом сохранять требуемое радиопокрытие.
Такой подход команда VEGATEL применила, например, в ЖК класса deluxe «Большая Дмитровка IX», расположенном в центре Москвы. Система усиления связи была реализована на территории площадью более 17 000 м², включая апартаменты, места общего пользования и три уровня подземного паркинга.
При проектировании особое внимание уделялось сохранению архитектурного облика и аккуратной интеграции оборудования в существующую инфраструктуру.
Как VEGATEL проектирует систему усиления сотовой связи на паркинге
Для крупного или сложного объекта работа начинается с профессионального радиообследования.
Инженеры VEGATEL измеряют сигналы операторов, определяют рабочие диапазоны, уровень и качество сигнала, выявляют зоны недостаточного покрытия и оценивают особенности распространения радиосигнала внутри здания.
Для многоуровневого паркинга отдельно учитываются этажность, планировка, рампы, въездные группы, лифтовые холлы и другие зоны, где связь может существенно ухудшаться.
На основании результатов обследования выполняется расчет и проектируется система усиления сотовой связи на паркинге с учетом реальной конфигурации объекта.
VEGATEL выполняет полный цикл: радиообследование, расчет и проектирование СУСС, подбор и поставку оборудования, монтаж, пусконаладку и контрольные измерения.
Как выбрать подрядчика для усиления сотовой связи
Для крупного объекта недостаточно сравнить только стоимость оборудования и монтажа.
Стоит проверить пять вещей: проводит ли подрядчик радиообследование непосредственно на объекте, выполняет ли расчет и проектирование, есть ли опыт работы с сопоставимыми паркингами, проводятся ли пусконаладка и контрольные измерения и кто отвечает за последующий сервис системы.
Полезно также попросить подрядчика показать уже работающий объект. Это позволяет оценить не только качество монтажа, но и фактический результат — работу звонков и мобильного интернета в разных зонах парковки.
В портфолио VEGATEL есть проекты различного масштаба: паркинг МФК «Дом Chkalov», подземный паркинг на Фрунзенской набережной, паркинг БЦ Europe Building, паркинг ЖК «WOW» площадью 12 300 м², двухуровневый паркинг ЖК «Камергер», ЖК «Страна. Озёрная» и другие объекты.
Отдельный пример комплексной реализации — ЖК «Большая Дмитровка IX», где система охватывает в том числе три уровня подземного паркинга.
Для заказчика такой объект можно использовать как практическую проверку: приехать на парковку и проверить звонки и мобильный интернет в разных зонах — на въезде, парковочных местах, у лифтов и на удаленных участках.
Частые вопросы
Можно ли усилить связь всех операторов на парковке
Да, если на объекте доступны пригодные для усиления сигналы необходимых операторов и система рассчитана на их рабочие диапазоны.
Для крупного объекта решение может проектироваться как мультиоператорная система с общей распределительной сетью внутренних антенн.
Сколько антенн нужно для подземного паркинга
Универсального количества нет.
Оно зависит от площади, этажности, планировки, металлических конструкций, мощности системы и требований к покрытию. Поэтому для большого паркинга количество и точки размещения антенн определяются расчетом.
Можно ли установить усилитель сотовой связи самостоятельно
Для небольшой парковки — в ряде случаев да. Если после измерения сигнала подходит готовый комплект, его можно установить самостоятельно при соблюдении требований к размещению наружной и внутренней антенн.
Для многоуровневого подземного паркинга требуется профессиональный расчет, проектирование и пусконаладка.
Ключевое про усиление связи на подземном паркинге
Плохая сотовая связь на подземном паркинге — решаемая задача, если рядом с объектом доступен пригодный сигнал операторов.
Для крупного или многоуровневого объекта необходимо рассчитывать всю систему: от точки приема внешнего сигнала до каждой внутренней антенны.
Именно поэтому профессиональное усиление сотовой связи на парковке — это не установка одного репитера, а комплексная инженерная задача, включающая радиообследование, проектирование, монтаж, настройку и контроль результата.
VEGATEL выполняет такие проекты под ключ — от радиоизмерений и разработки решения до пусконаладки и контрольных измерений после запуска системы.
